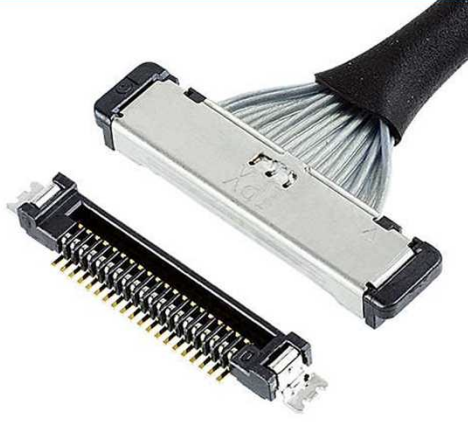

同轴细线连接器: Cabline-SS

同轴细线连接器: Cabline-SS

特点:
1.    窄深度设计,输出功率最大(AWG#34)
2.    使用I-PEX独特的W-point设计,拥有高可靠的接触
3.    有耐高温/高湿度(高压)的产品可选择

垂直插入

Pin数:
10,14,20,30,32,35,40,50P
订货代码:
插座:
20374-R##E-31



规格:

线材规格

同轴线:AWG#42,40,36

离散线:AWG#36,34

双股线:AWG#40

额定电压

100V  AC (pin)

额定电流

0.24A AC/DC[AWG#42] /pin,最高支持到50pin

0.25A AC/DC[AWG#40] /pin,最高支持到50pin

0.30A AC/DC[AWG#40] /pin,最高支持到32pin

0.35A AC/DC[AWG#36] /pin,最高支持到50pin

0.40A AC/DC[AWG#36] /pin,最高支持到37pin

0.35A AC/DC[AWG#34] /pin,最高支持到50pin

1.0A AC/DC[AWG#34] /pin,电流pin,最高支持到2pin

接触电阻

初始:

180 mohm Max. (AWG34#)/测试后Δ40 mohm Max.

230mohm Max. (AWG36#)

530mohm Max. (AWG40#)

700 mohm Max. (AWG42#)

接地电阻

50mohm Max.(初始值)

Δ40mohm Max.(测试后)

绝缘电阻

1000Mohm Min.(初始值)

500Mohm Min.(初始值)

线缆保持力

10P29.00N max

14P29.80N max

20P31.00N max

30P33.00N max

32P33.40N max

35P34.00N max

40P35.00N max

50P38.00N max

拔出力

10P4.0N min/30次之后2.87N min

14P4.4N min/30次之后3.23N min

20P5.0N min/30次之后3.76N min

30P6.0N min/30次之后4.65N min

32P6.2N min/30次之后4.84N min

35P6.5N min/30次之后5.07N min

40P7.0N min/30次之后5.50N min

50P8.0N min/30次之后6.41N min

共面性

0.10 max

耐久寿命

30

操作温度

-40~+85

操作湿度

85%max.(无冷凝)

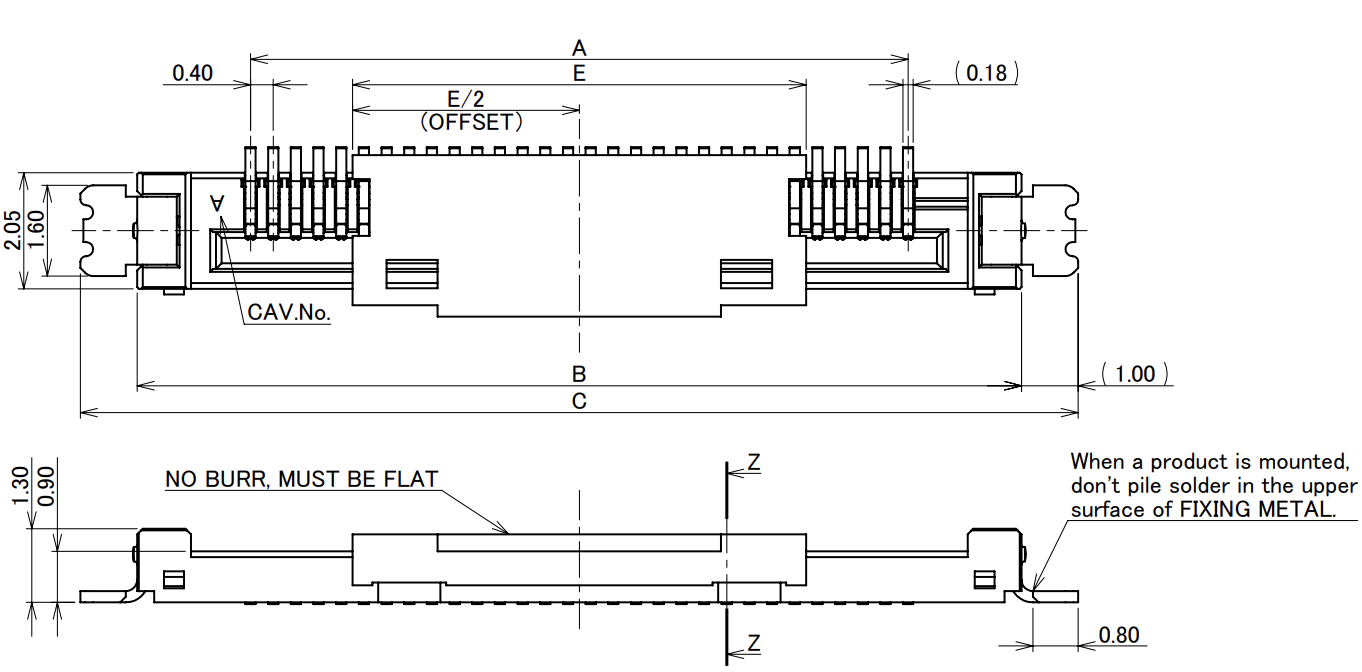

尺寸图

20374-R##E-31

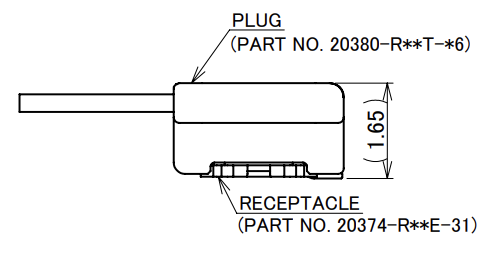

嵌合图:

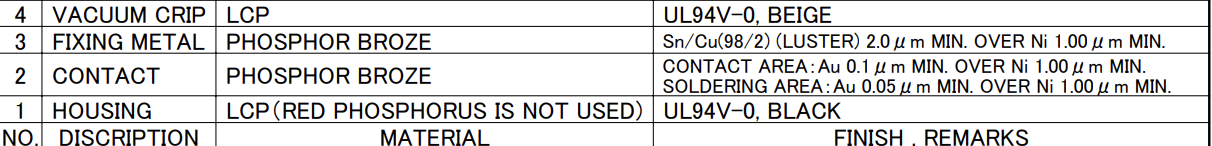

材料
