同轴细线连接器: Cabline-UXII

特点:

1.全屏蔽技术,运用多点接地来防止EMI的侵入

2.占板面积更小(pitch 0.25mm)

PIN 数:

30,34,40,50P

订货代码:

插座:

20533-0##E(触点材料:磷青铜)
20533-0##E-01(触点材料:铜镍硅合金)
规格:
线材规格
同轴线:AWG#44,46
离散线:AWG#39
额定电压
50V  AC (每pin)
额定电流
触点材料(磷青铜):
0.5A AC/DC[AWG#39] /pin,最高支持到6pin
0.15A AC/DC[AWG#44] /pin
0.1A AC/DC[AWG#46] /pin
触点材料(铜镍硅合金):
0.5A AC/DC[AWG#39] /pin,最高支持到8pin
0.19A AC/DC[AWG#44] /pin
0.14A AC/DC[AWG#46] /pin
接触电阻
初始:
450 mohm Max. (AWG39#)/
1080 mohm Max. (AWG44#)
1880 mohm Max. (AWG46#)
测试后Δ40 mohm Max.
接地电阻
100mohm Max.(初始值)
Δ40mohm Max.(测试后)
绝缘电阻
100Mohm Min.(初始值)
100Mohm Min.(测试后)
插入力
30P:26.40N max
34P:27.60N max
40P:29.40N max
50P:32.40Nmax
拔出力
30P:1.50N min
34P:1.90N min
40P:2.50N min
50P:3.50Nmin
线缆保持力
30P:15.00N min
34P:17.00N min
40P:20.00N min
50P:25.00Nmin
共面性
0.10 max
耐久寿命
20
操作温度
-40~+85
操作湿度
85%max.(无冷凝)

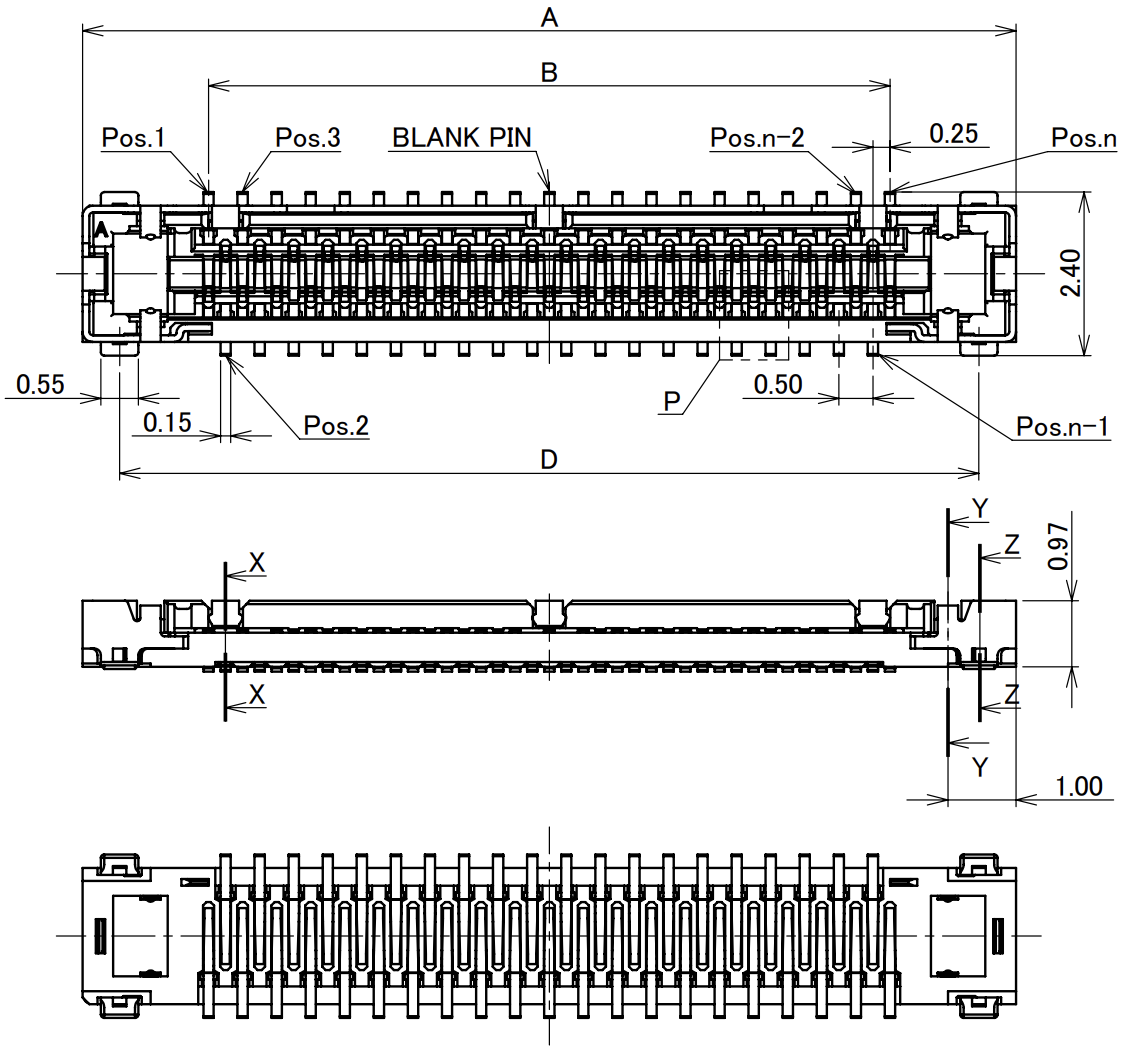

尺寸图

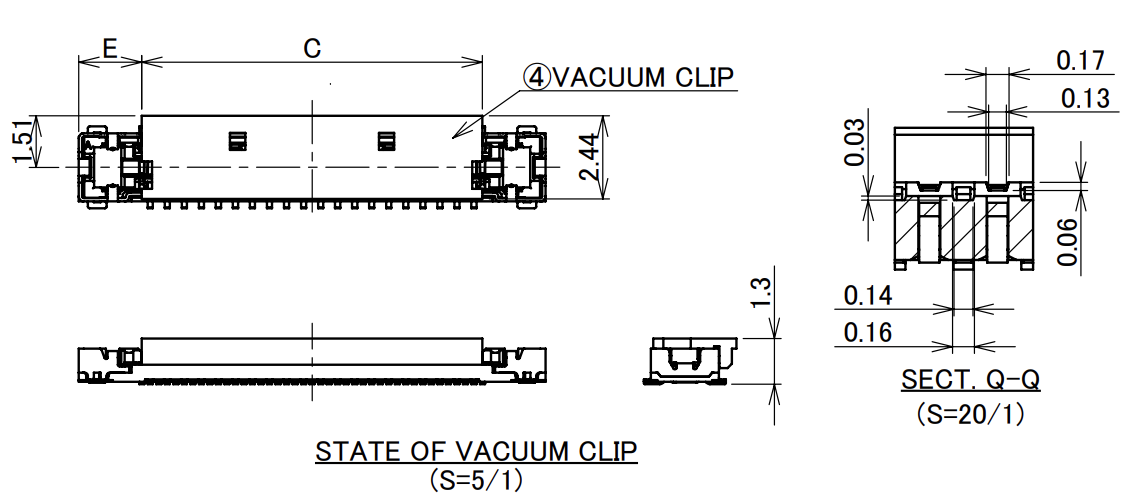

侧视图:

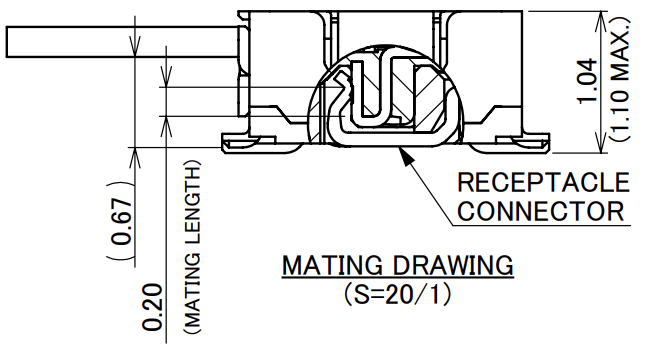

嵌合图:

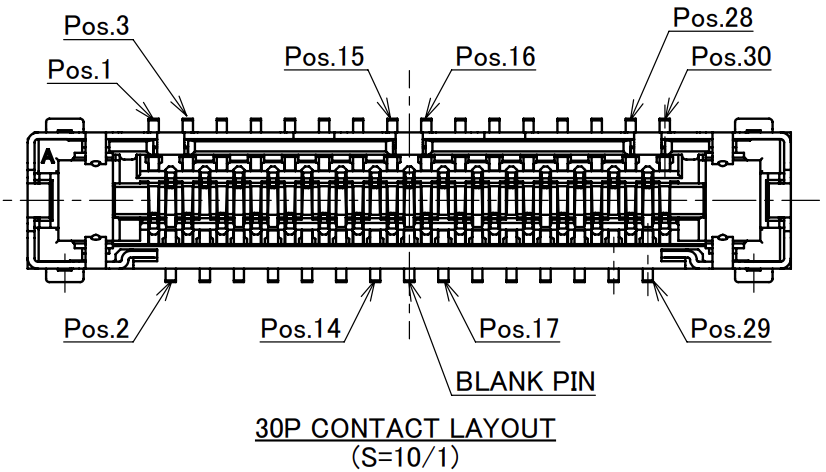

Pin的位置图:20533-030E-**

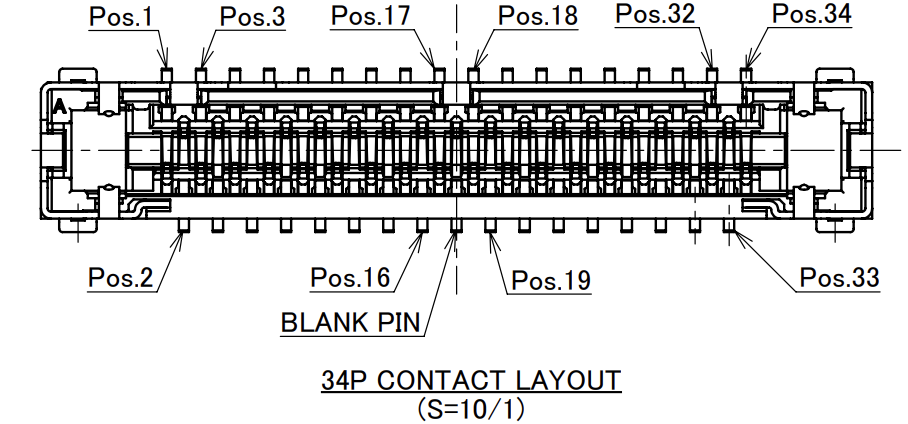

20533-034E-**

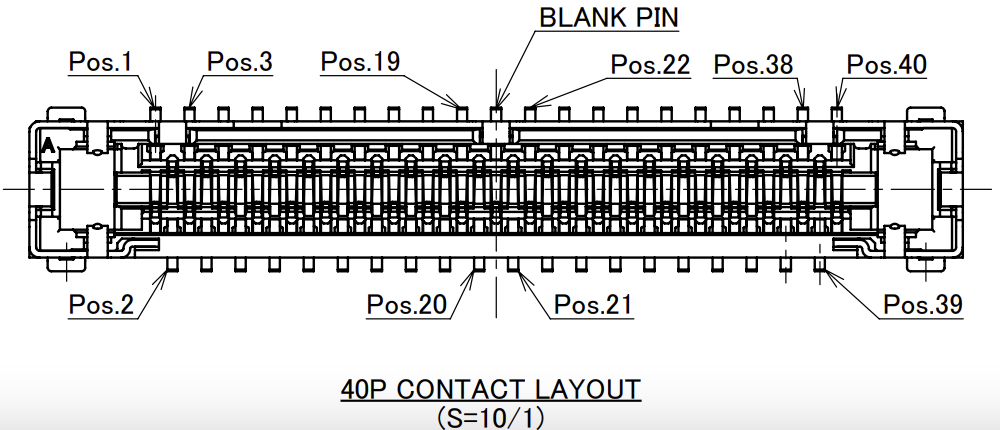

20533-040E-**

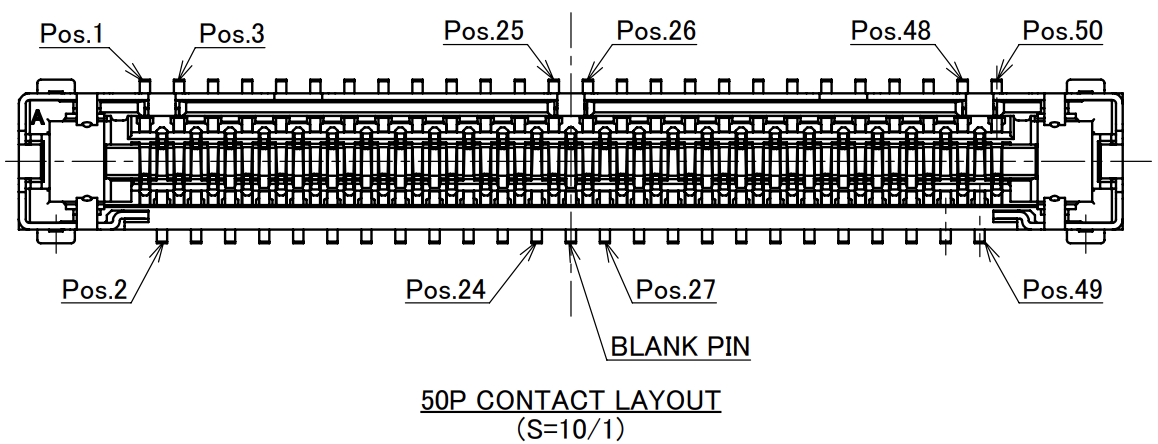

20533-050E-**

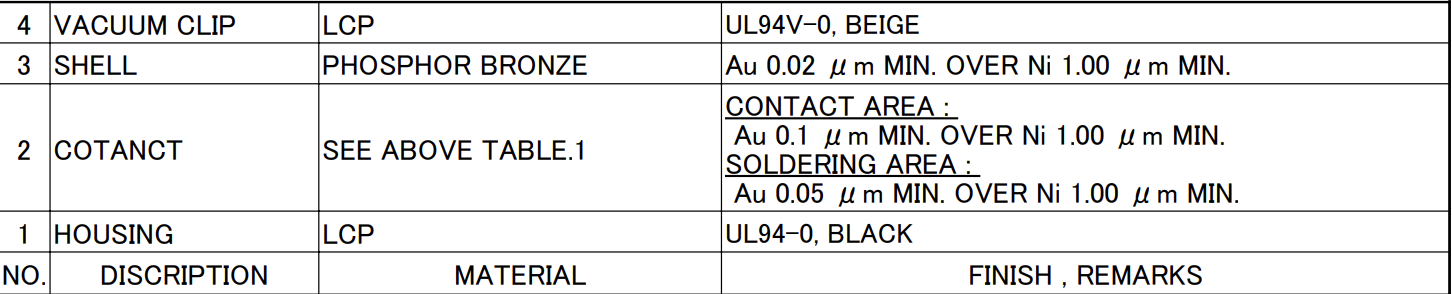

材料:
